您所在的位置是:首页 > 产品中心 > 家具检测设备 > 办公家具检测仪器 椅凳综合性能测试仪
型号:椅凳综合性能测试仪
  型号:TST-Z2103  椅凳综合性能测试仪适用于办公椅出厂成品进行靠背扶手及椅腿强度性能测试。模拟家具在日常正常使用情况时,办公椅靠背在多次使用后其结构件的完整性及使用功能是否缺失。


      型号:TST-Z2103

      椅凳综合性能测试仪适用于办公椅出厂成品进行靠背扶手及椅腿强度性能测试。模拟家具在日常正常使用情况时,办公椅靠背在多次使用后其结构件的完整性及使用功能是否缺失。

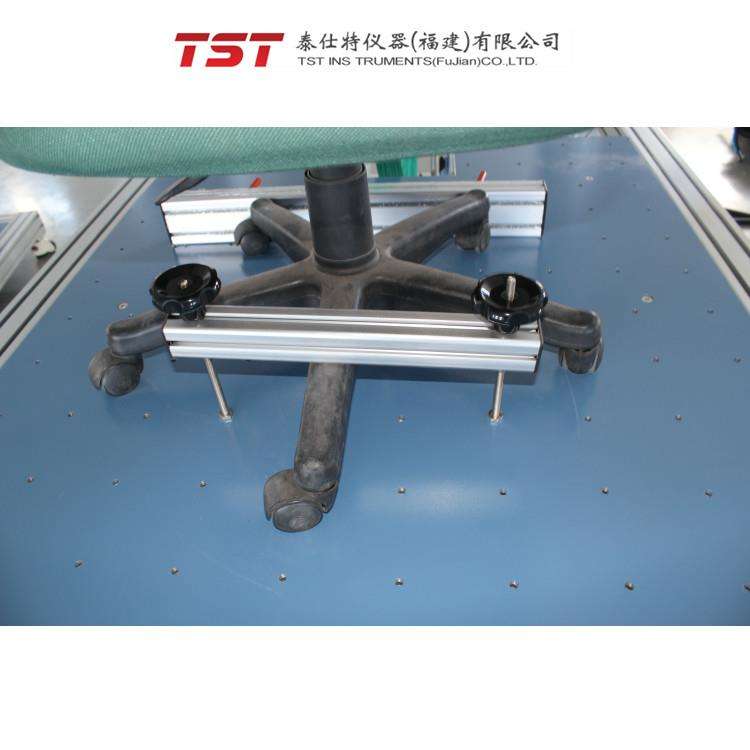

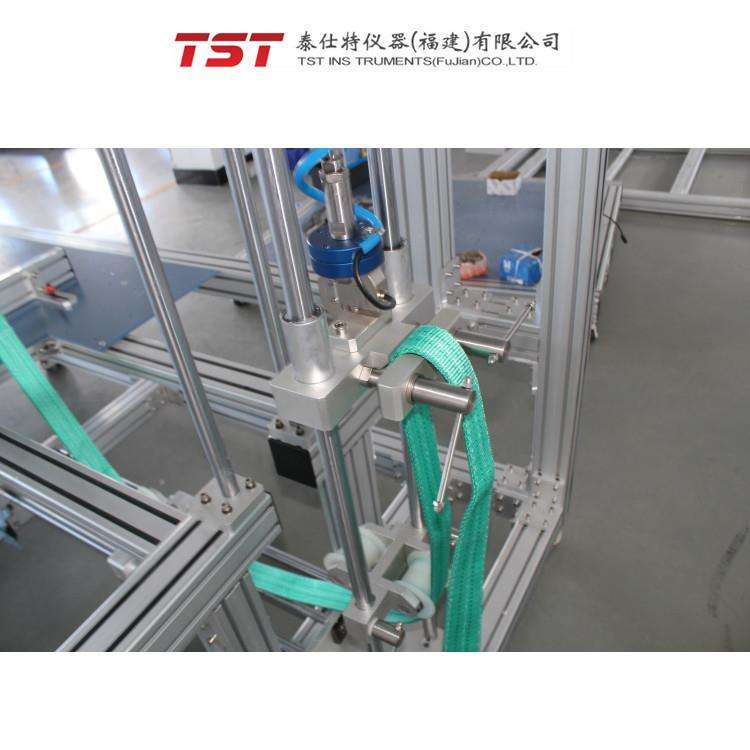

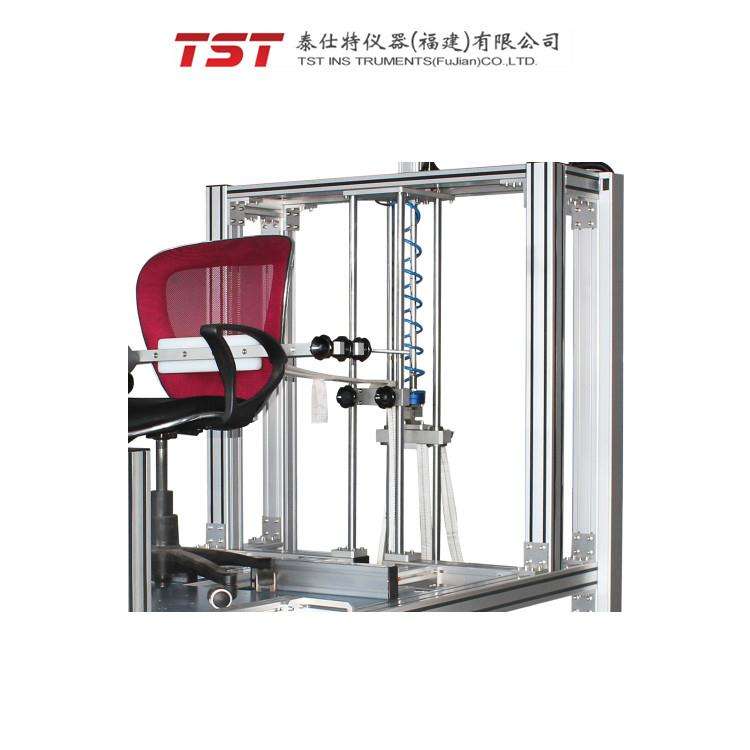

      将办公椅用夹具固定在试验台上,通过传动带模拟实际使用过程中受力特点分别对椅背、椅臂、椅腿、扶手进行静态或动态荷载试验。


      标准依据:本仪器依据《ANSI_BIFMA_X5.1_2011》中靠背强度测试、扶手强度及椅腿强度能测试要求设计制造。

      其中包含:

      一、《ANSI_BIFMA_X5.1_2011》:

      5.靠背强度测试 - 静态 - I型

      6.靠背强度测试 - 静态 - II型和III型

      13.手臂强度测试  - 垂直 - 静态

      14.手臂强度测试 - 水平 - 静态

      18.腿部力量测试 - 前端和侧面应用

      二、《QB/T2280-2016》:

      6.6.5 扶手水平静载荷



    项目

    规格

    靠背加载容量

    2000N

    椅腿加载容量

    2000N

    靠背测试高度

    0-1000MM(水平高度)

    加载频率

    10-30次/min(可调)

    靠背加载垫规格

    305*89mm

    体积(WxDxH)

    2060*1160*1650(框架尺寸)

    重量(约)

    250kg

    气源

    7Kgf/cm²以上稳定气源

    电源

    1∮ AC 220V 50Hz 5A



      1、测试通道自由调节

      座椅综合试验机采用手动升降装置,可对多种不同高度的椅子进行不同角度荷载测试,座面下压最低测试高度10mm,高度可测试1000mm。产品在组装时技术人员会根据实际情况为您调剂好最佳高度,如需自行调节高度,可自行通过升降控制器调节。

      2、高品质配件

      本机采用国内外知名配件。椅座背联动采用APS高强度铝合金型材框架、台湾邦硕电机、台湾齿轮减速机、德国FESTO气缸、传感器、气管、电磁阀、油雾分离器等国内外知名配件。

      4、TST模块化设计

      座椅综合试验机加载力值在0N-2000N之间,考虑到未来市场的变化,标准的更新,部分厂家需要做非标测试,TST椅座背联动实现模块化设计,当前加载力值无法满足您的测试需求时,只需升级气缸模块即可。

      5、断电保护

      本仪器配有断电保护装置,在断电瞬间启动,保存当前测试数据,待重新供电时,可查看上次测试数据,以及继续测试。

      6、异常保护

      仪器具有气缸行程限位,传感器力值保护功能。气缸行程限位—限定仪器靠背、座面测试通道气缸的行程范围;传感器力值保护—限定仪器的受力范围,一旦超过设定力值将停机保护。

      7、支撑牢固,移动方便

      仪器采用福马脚轮支撑,操作简单,移动灵活,调节方便,而且载重大,美观独特,内部装有可调节转盘,同时具有支撑固定,调节水平,移动,减震等功能。
